OPEL

  Astra G 1995...
  Zafira 1995...
  Złącze diagnostyczne

Pojazdy Opel od 1995 są wyposażane w złącze diagnostyczne 16 pinowe OBDII. Linie transmisji sterowników stemów elektronicznych pojazdu spotykają się na odpowiednich pinach złącza diagnostycznego. W wielu systemach sterowania silnika istniała jeszcze możliwość odczytania kodów migowych.

Złącze diagnostyczne

3 - linia K - radio
4 - masa
5 - masa elektroniki
7 - linia K - sterownik silnika, skrzynia automatyczna, ABS, immobilizer
12 - linia K - airbag, deska wskaźników, klimatyzacja, zamek centralny, wyświetlacze elektroniczne, sterownik wentylatorów
16 - zasilanie +12V (15)

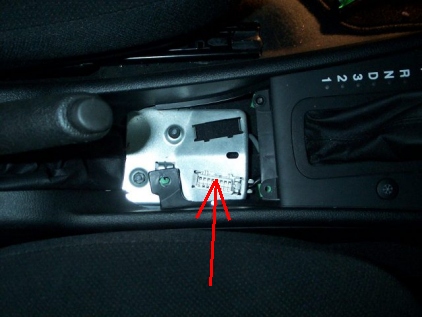

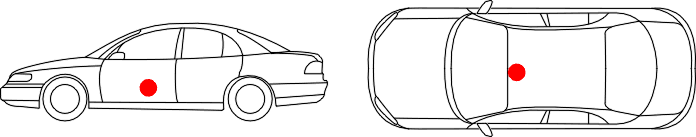

Złącze diagnostyczne: pod pokrywą, pod dźwignią hamulca ręcznego
